선박 조종 유체역학

선박 조종 유체역학(Ship Handling Hydrodynamics)과 국제해상충돌예방규칙(COLREGs)의 결합은 해기 실무와 시험(도선사·상위 해기사 구술 및 필기)에서 가장 높은 정밀도를 요구하는 영역입니다.

선교(Bridge)에서 레이다 화면의 벡터와 항해 협약 문구만을 기계적으로 대입하다가, 선체 하부의 보이지 않는 유체역학적 흡인·침하력(Squat, Bank effect)을 간과하여 좌초나 충돌로 이어지는 사고가 빈번합니다. 수식과 유체역학적 거동 메커니즘, 그리고 충돌 회피 기하학을 실무와 시험 대비 관점에서 통합 분석합니다.





1. 선박 조종 유체역학 (Ship Handling Hydrodynamics)

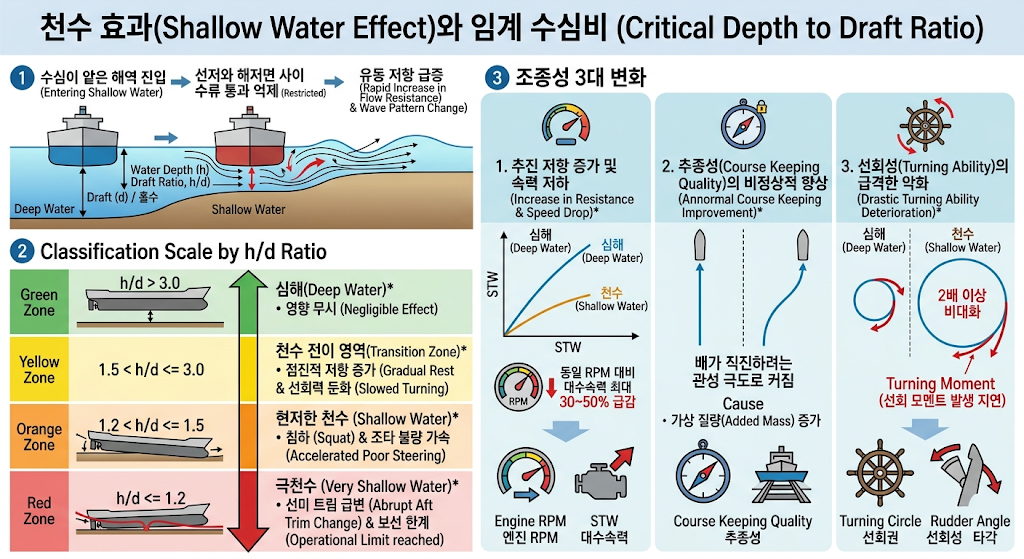

(1) 천수 효과(Shallow Water Effect)와 임계 수심비

선박이 수심이 얕은 해역으로 진입하면 선저와 해저면 사이의 좁은 틈으로 수류가 통과하면서 유동 저항이 급증하고 파형이 변합니다.

• 수심/흘수비($h/d$, Water Depth to Draft Ratio)에 따른 구획:
  • $h/d > 3.0$: 심해(Deep Water), 천수 영향 무시.
  • $1.5 < h/d \le 3.0$: 천수 전이 영역, 점진적 저항 증가 및 선회력 둔화.
  • $1.2 < h/d \le 1.5$: 현저한 천수(Shallow Water), 침하 및 조타 불량 가속.
  • $h/d \le 1.2$: 극천수(Very Shallow Water), 선미 트림 급변, 보선 한계 도달.
• 조종성 3대 변화:
  1. 추진 저항 증가 및 속력 저하: 동일 엔진 RPM 대비 대수속력이 최대 30~50%까지 급감.
  2. 추종성(Course Keeping Quality)의 비정상적 향상: 선체 주위 유동의 가상 질량(Added Mass) 증가로 배가 직진하려는 관성이 극도로 커짐.
  3. 선회성(Turning Ability)의 급격한 악화: 타각을 크게 주어도 선회 모멘트 발생이 지연되고, 선회권(Turning Circle) 직경이 심해 대비 2배 이상 비대화.

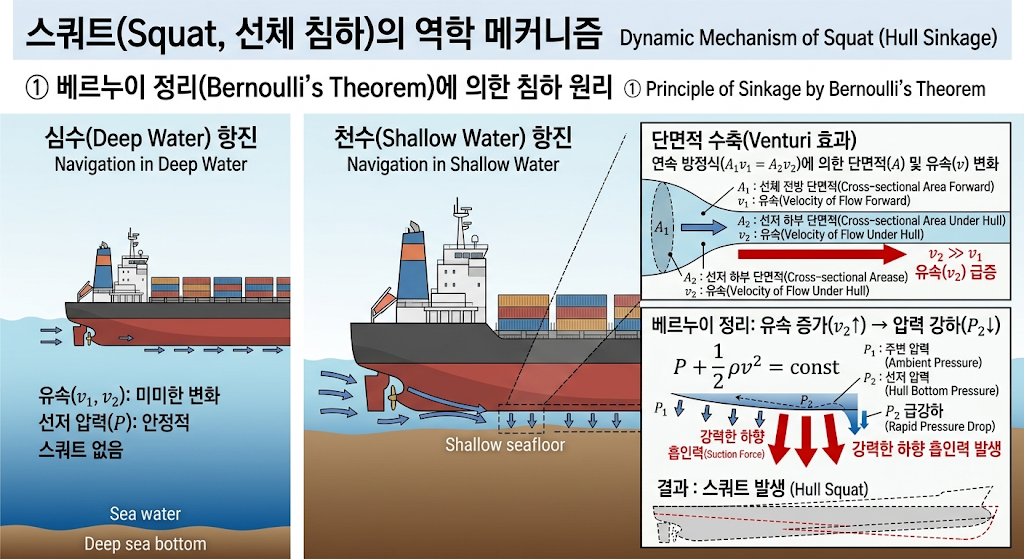

(2) 스쿼트(Squat, 선체 침하)의 역학 메커니즘과 Barrass 수기 공식



① 베르누이 정리(Bernoulli's Theorem)에 의한 침하 원리

선박이 항진할 때 선체 주위의 물은 상대적으로 선미 쪽으로 밀려납니다. 수심이 얕은 곳에서는 해저면과 선저 사이의 단면적이 수축(Venturi 효과)되므로, 연속 방정식($A_1 v_1 = A_2 v_2$)에 의해 선저 하부 수류의 속속도($v$)가 급격히 빨라집니다.

$$P + \frac{1}{2}\rho v^2 = \text{const}$$

유속($v$)이 증가함에 따라 선저 압력($P$)이 급강하하여 선체를 해저면 방향으로 강하게 빨아들이는 하향 흡인력(Suction Force)이 발생하며, 이로 인해 선박 전체가 가라앉는 현상이 바로 스쿼트(Squat)입니다.

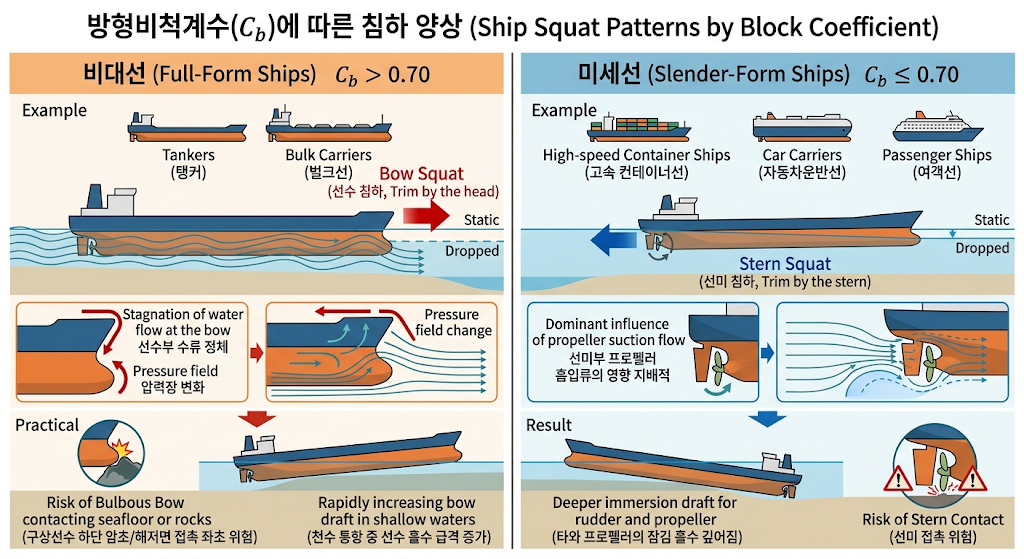

② 방형비척계수($C_b$)에 따른 침하 양상

• 비대선 ($C_b > 0.70$, 탱커 및 벌크선):
  • 선수부 수류 정체로 인한 압력장 변화가 커서 선수 침하(Bow Squat, Trim by the head)가 발생합니다.
  •
  • 실무 위험: 천수 통항 중 선수 흘수가 급격히 증가하여 구상선수(Bulbous Bow) 하단이 암초나 해저면에 먼저 접촉(좌초)할 위험이 높습니다.
• 미세선 ($C_b \le 0.70$, 고속 컨테이너선, 자동차운반선, 여객선):
  • 선미부 프로펠러 흡입류의 영향이 지배적이어서 선미 침하(Stern Squat, Trim by the stern)가 일어납니다.
  •
  • 실무 위험: 타(Rudder)와 프로펠러의 잠김 흘수가 깊어지며 선미 접촉 위험 발생.

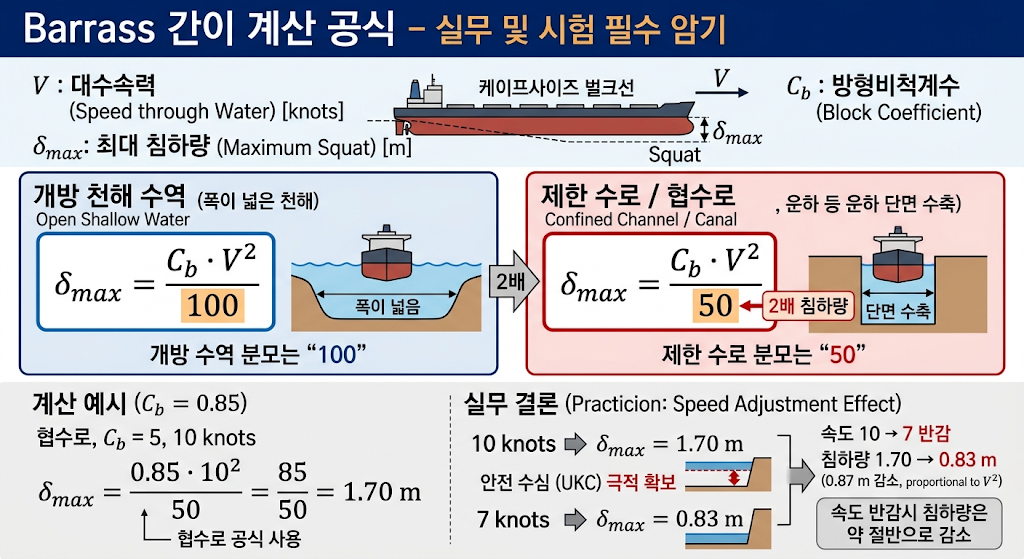

③ Barrass 간이 계산 공식 (실무 및 시험 필수 암기)

복잡한 수치해석 없이 당직 중 선속 조절을 위해 즉시 암산할 수 있는 공식입니다. ($V$는 대수속력 [knots], $C_b$는 방형비척계수)



• 개방 천해 수역 (Open Water, 폭이 넓은 천해):
  $$\delta_{max} = \frac{C_b \cdot V^2}{100} \quad (\text{단위: m})$$
•
• 제한 수로 / 협수로 (Confined Channel / Canal, 운하 등 운하 단면 수축):
  $$\delta_{max} = \frac{C_b \cdot V^2}{50} \quad (\text{단위: m})$$
  (제한 수로의 침하량은 개방 수역의 약 2배에 달함)
•

계산 예시:

$C_b = 0.85$인 케이프사이즈 벌크선이 협수로를 10 knots로 통항할 때:

$$\delta_{max} = \frac{0.85 \cdot 10^2}{50} = \frac{85}{50} = 1.70\ \text{m}$$

실무 결론: 속력을 10 knots에서 7 knots로 반감시키면, 침하량은 속도의 제곱($V^2$)에 비례하므로 $1.70\ \text{m}$에서 약 $0.83\ \text{m}$로 $0.87\ \text{m}$나 감소하여 안전 수심(UKC)을 극적으로 확보할 수 있습니다.

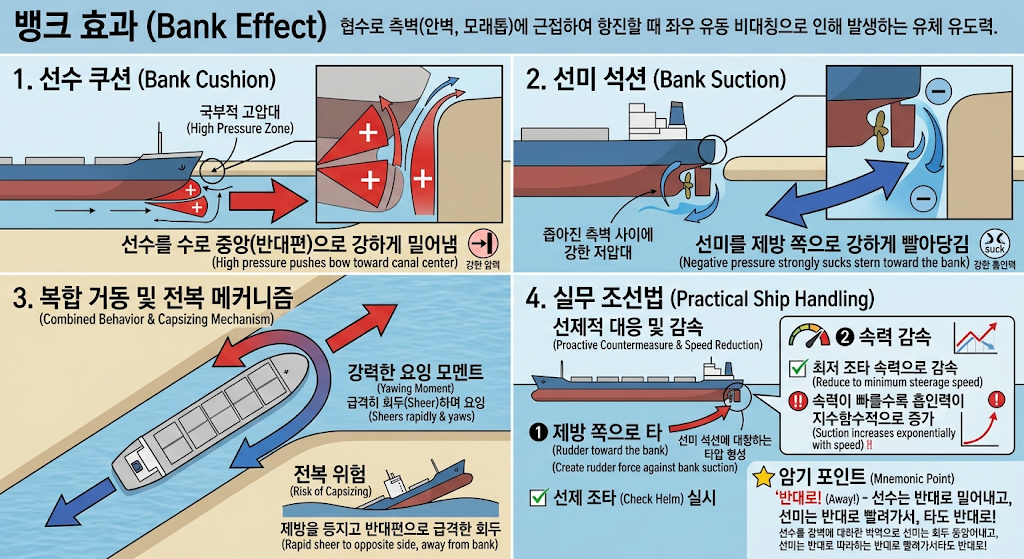

(3) 뱅크 효과 (Bank Effect)

협수로 측벽(안벽, 모래톱)에 근접하여 항진할 때 좌우 유동 비대칭으로 인해 발생하는 유체 유도력입니다.

• 선수 쿠션 (Bank Cushion):
  • 선수가 전진하면서 측벽과 선수 사이의 좁은 틈에 물이 쐐기처럼 밀려들어 국부적 고압대(High Pressure Zone)가 형성됩니다.
  • 이 고압이 선수를 수로 중앙(반대편)으로 강하게 밀어냅니다.
• 선미 석션 (Bank Suction):
  • 선미와 프로펠러가 지나가면서 좁아진 측벽 사이에 강한 저압대(Low Pressure Zone)가 형성됩니다.
  • 이 음압이 선미를 제방 쪽으로 강하게 빨아당깁니다.
• 복합 거동 및 전복 메커니즘:
  • 결과적으로 선박은 제방을 등지고 반대편으로 급격히 회두(Sheer)하는 강력한 요잉 모멘트(Yawing Moment)를 받게 됩니다.
  • 실무 조선법: 제방 쪽으로 타(Rudder toward the bank)를 사전에 선제 조타(Check helm)하여 선미 석션에 대항하는 타압을 만들어야 하며, 속력이 빠를수록 흡인력이 지수함수적으로 증가하므로 최저 조타 속력으로 감속해야 합니다.

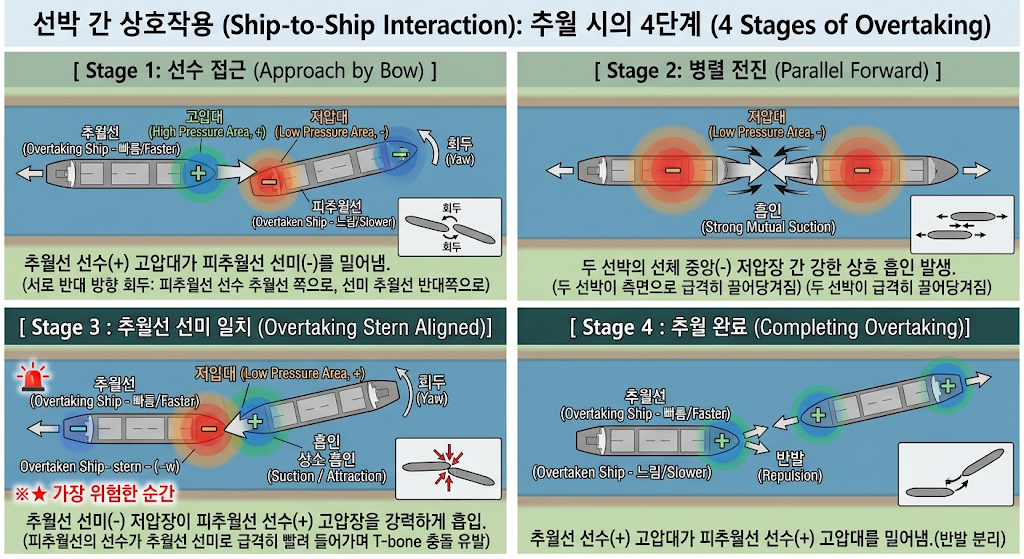

(4) 선박 간 상호작용 (Ship-to-Ship Interaction: 추월 시의 4단계)

두 선박이 좁은 수로에서 평행하게 추월(Overtaking)할 때 선수미 고압·저압장이 교차하며 서로를 끌어당기거나 밀어냅니다.

[ Stage 1: 선수 접근 ]
  추월선(빠름) : (+) 선수 고압대  ──>  피추월선 선미(-)를 밀어냄 (서로 반대 회두)

[ Stage 2: 병렬 전진 ]
  추월선 선체 중앙(-)  <── 양선 간 강한 상호 흡인(Suction) ──>  피추월선 선체 중앙(-)
  (두 선박이 측면으로 급격히 끌어당겨짐)

[ Stage 3: 추월선 선미 일치 ]
  추월선 선미(-)  <── 피추월선 선수(+)를 강력하게 흡입
  ★ 가장 위험한 순간: 피추월선의 선수가 추월선 선미로 빨려 들어가며 T-bone 충돌 유발

[ Stage 4: 추월 완료 ]
  추월선 선수(+)  ──>  피추월선 선수(+)를 밀어냄 (반발 분리)

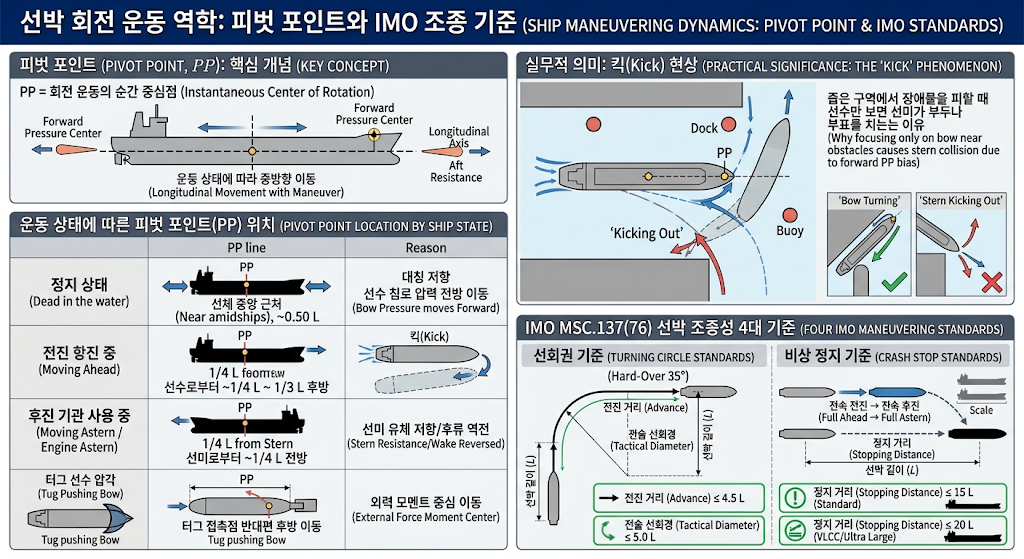

(5) 회전 운동 역학: 피벗 포인트(Pivot Point)와 IMO 조종 기준

피벗 포인트($PP$)는 선박이 선회하거나 외력을 받을 때 회전 운동의 순간 중심점(Instantaneous Center of Rotation)으로, 고정된 점이 아니라 운동 상태에 따라 종방향으로 이동합니다.

선박 운동 상태	피벗 포인트(PP)의 위치	역학적 원인
정지 상태 (Dead in the water)	선체 중앙 근처 ($\approx 0.50 L$)	전후 저항 분포가 대칭에 가까움
전진 가속 / 정속 항진 중	선수로부터 약 $\frac{1}{4} L \sim \frac{1}{3} L$ 후방	선수 침로 압력 중심이 전방으로 이동
후진 기관 사용 중	선미로부터 약 $\frac{1}{4} L$ 전방	선미 유체 저항 및 타·프로펠러 후류 역전
터그보트 선수 압각(Pushing) 시	선수 접촉점 반대편 후방으로 이동	외력 지지점에 따른 모멘트 중심 이동

실무적 의미: 전진 중에는 피벗 포인트가 앞쪽에 있으므로, 타를 쓰면 선수가 도는 것이 아니라 선미가 바깥쪽으로 크게 미끄러져 나가는 킥(Kick) 현상이 발생합니다. 좁은 구역에서 장애물을 피할 때 선수만 보면 선미가 부두나 부표를 치는 이유가 바로 이 피벗 포인트의 전방 편위 때문입니다.

IMO Res. MSC.137(76) 조종성 4대 기준 (시험 단골): 타각 $35^\circ$ 최대 조타 시 전진 거리(Advance)는 선박 길이($L$)의 4.5배 이하, 전술 선회경(Tactical Diameter)은 5.0배 이하여야 합니다. 전속 전진 중 전속 후진을 거는 비상 정지(Crash Stop) 정지 거리는 선박 길이의 15배(초대형선 20배) 이내여야 합니다.
