해도기준면(Chart Datum)과 조고(Tide Height) 계산

조석과 조류의 기본 개념을 지나면, 1급 항해사 시험과 실무에서 가장 칼을 갈고 계산해야 하는 영역인 '해도기준면(Chart Datum)과 조고(Tide Height) 계산'으로 진입합니다. 배가 얕은 항만이나 부두에 들어갈 때 바닥에 처박히느냐 마느냐를 결정하는 핵심 파트입니다.

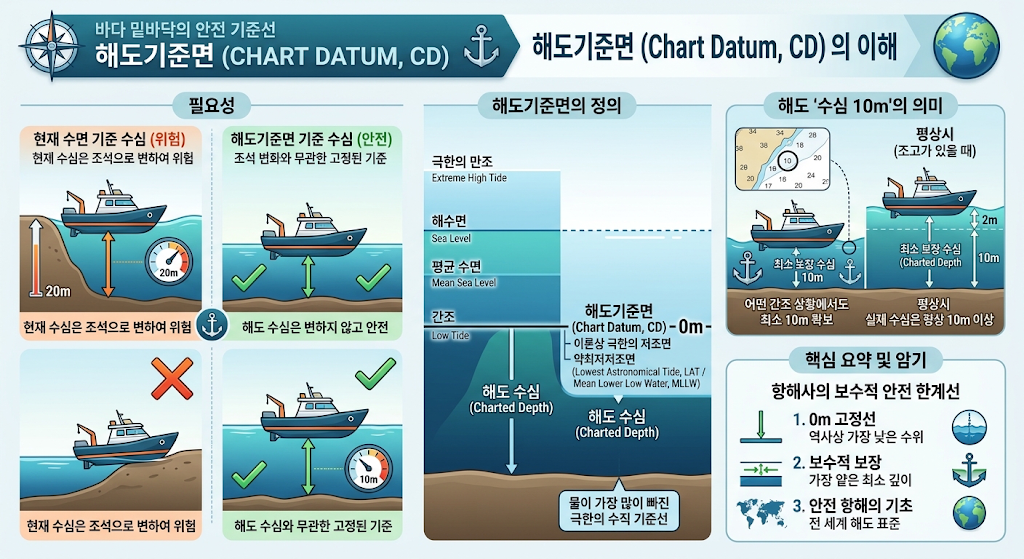

1. 해도기준면 (Chart Datum, CD)의 개념과 존재 이유

해도(Nautical Chart)에 적혀 있는 수심 숫자는 지금 이 순간의 수면 높이를 기준으로 한 것이 아닙니다. 만약 현재 수면을 기준으로 수심을 적어두면, 물이 빠졌을 때(간조) 배가 바닥에 처박히는 대참사가 발생합니다.

• 해도기준면의 정의: 이론상 '조석이 최대로 일어났을 때 물이 가장 많이 빠지는 극한의 저조면(Lowest Astronomical Tide, LAT 또는 Mean Lower Low Water)'을 0m로 잡는 수직 기준선입니다.
• 실무적 의미: 해도에 "수심 10m"라고 적혀 있다면, 이는 평상시 수심이 아니라 "인류가 관측한 역사상 물이 가장 싹 빠졌을 때(간조)를 기준으로 해도 최소한 이만큼의 깊이는 보장된다"는 뜻입니다. 즉, 바다 위에서 항해사가 마주할 수 있는 가장 안전하고 보수적인 밑바닥 한계선입니다.

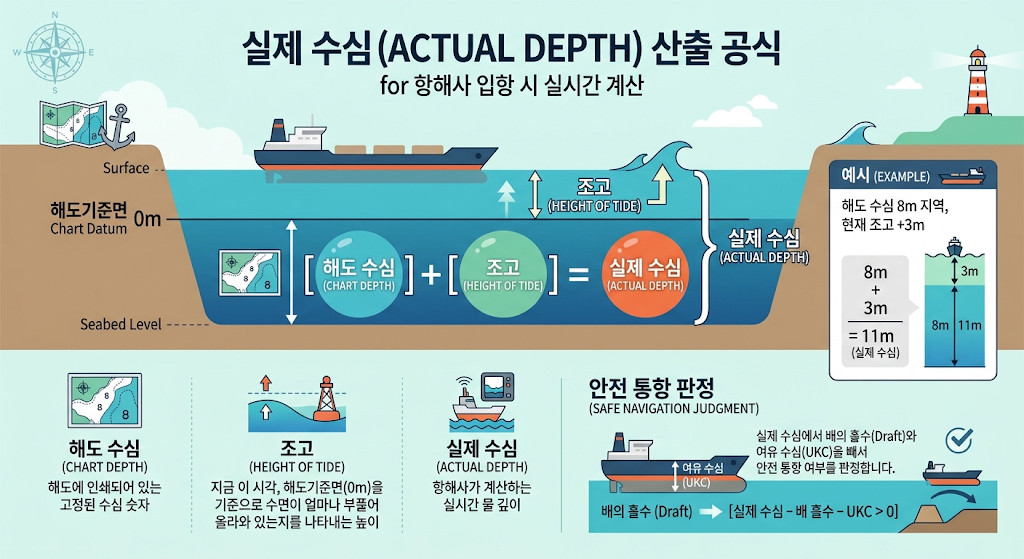

2. 실제 수심(Actual Depth) 산출 공식

항해사가 항만 입항 시 실시간으로 계산해야 하는 실제 수심의 공식은 다음과 같습니다.

$$\text{실제 수심 (Actual Depth)} = \text{해도 수심 (Chart Depth)} + \text{조고 (Height of Tide)}$$

• 해도 수심: 해도에 인쇄되어 있는 고정된 수심 숫자.
• 조고 (Tide Height): 지금 이 시각, 해도기준면(0m)을 기준으로 수면이 얼마나 부풀어 올라와 있는지를 나타내는 높이.
• 예시: 해도 수심이 8m인 지역에서, 현재 조고가 +3m라면, 지금 이 순간 배가 지나가는 실제 물의 깊이는 $8 + 3 = 11\text{m}$가 됩니다. 여기에 배의 흘수(Draft)와 여유 수심(UKC)을 빼서 안전 통항 여부를 판정합니다.

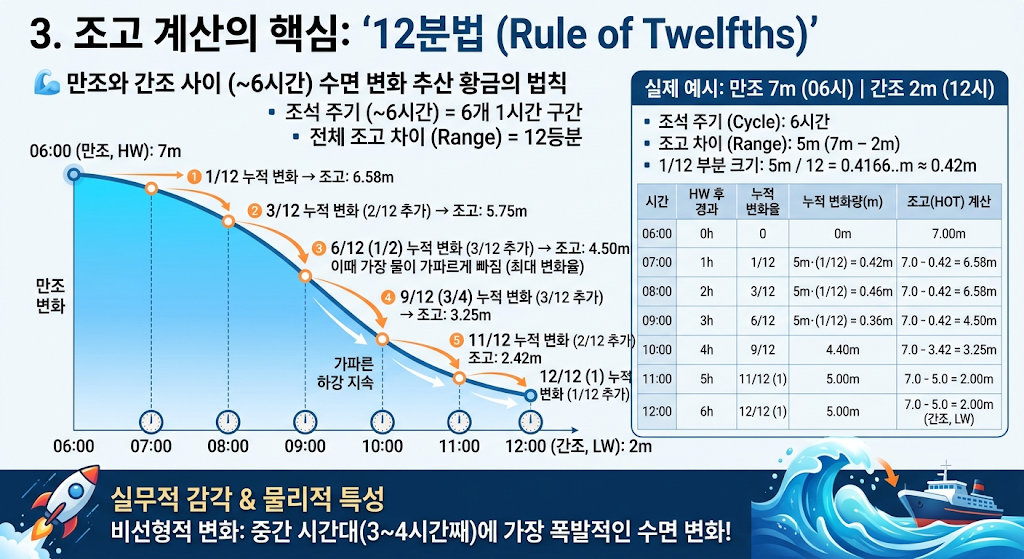

3. 조고 계산의 핵심: '12분법 (Rule of Twelfths)'

1급 시험의 계산 문제나 실무에서 조석표(Tide Tables)를 펼쳐 만조와 간조 사이 특정 시간에 수면이 얼마나 차오르고 내려갔는지 빠르게 추산할 때 쓰는 황금의 법칙이 바로 '12분법(Rule of Twelfths)'입니다.

조석 주기는 대략 6시간(6시간 12분) 동안 만조에서 간조(또는 간조에서 만조)로 변합니다. 이 6시간의 과정을 1시간 단위의 6개 구간으로 쪼개고, 전체 조고 차이(Range)를 12등분하여 물이 차오르는 비율을 대략적으로 계산합니다.

• 12분법의 시간별 누적 상승/하강 비율:
  • 1시간 차 (첫 1시간): 전체 조고 차이의 $\frac{1}{12}$ 만큼 변화
  • 2시간 차 (둘째 시간): 전체 조고 차이의 $\frac{3}{12}$ 만큼 누적 변화
  • 3시간 차 (셋째 시간): 전체 조고 차이의 $\frac{6}{12}$ 만큼 누적 변화 (이때 가장 물이 가파르게 참)
  • 4시간 차 (넷째 시간): 전체 조고 차이의 $\frac{9}{12}$ 만큼 누적 변화
  • 5시간 차 (다섯째 시간): 전체 조고 차이의 $\frac{11}{12}$ 만큼 누적 변화
  • 6시간 차 (여섯째 시간): 전체 조고 차이의 $\frac{12}{12}$ (전체 조고 차이 도달, 만조/간조 도달)
• 실무적 감각: 조석은 일정한 속도로 선형(Linear)하게 차오르는 것이 아니라, 중간 시간대(3~4시간째)에 가장 폭발적으로 물이 차오르고 빠진다는 물리적 특성을 이 12분법이 직관적으로 보여줍니다.
